XMD350層繞機 |
一、設備組成：

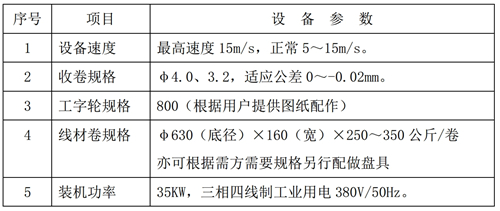

二、設備技術參數：
三、設備說明：
1、 800放線機：
機身整體鏜孔加工，穩定剛度好。氣動頂裝工字輪，配氣動小車板，可氣動驅動工字輪橫向平移，氣剎制動。設備采用主動放線，變頻調速。
2、 張力機：
設備采用箱式結構，校直器采用雙汽缸驅動可整體開合，亦可單輪調節。張力輪采用氣動控制恒張力繞卷，張力大小可調。設備配位移傳感器，靈活匹配前后設備速度。
3、 主機：
主機傳動采用皮帶傳動方式，變頻調速。采用步進電機驅動滾珠絲杠排線機構，自動精密排線機構。設備電動驅動式頂裝與退盤，便于大卷收卷后的卸卷操作。主機配置氣動剎車機構。
4、 盤具：
本套設備配置大盤1套，可用于繞卷規格為φ630（底徑）×160（寬）×250～300公斤/卷。套盤具配2種絲瓦，分別適用于線徑4.0、3.2的焊絲的繞卷，絲瓦適應焊絲直徑公差-0.02～-0.04mm。
欲繞卷其他規格線材卷，可另外根據需方要求配做。
5、 電氣系統：
設備采用PLC控制，觸摸屏輸入和顯示工作參數，排線采用數控步進電機排線。觸摸屏人機交互界面，顯示與輸入技術參數，動態實時數顯：速度、重量，預制重量，數滿自動減速停車。
